شناخت
هاديهاي آلومينيومي تقويت شده با فولاد تركيبي از سيمهاي آلومينيومي 1350-H19 ميباشند كه بصورت يك يا چند لايه به دور مغزي فولادي در مركز با سطح مقطع گرد بافته شدهاند. مغزي فولادي ميتواند شامل يك يا چند رشته (37,19و7 رشته) باشد. هاديهاي ACSR مطابق با الزامات استاندارد ASTM B230 , ASTM B341, ASTM B232 ، ASTM B498و ASTM B500 توليد ميگردند.
ميتوان تركيبات زيادي از تعداد لايهها و سيمهاي آلومينيوم و فولاد را طراحي نمود.
سايزها و تعداد لايههاي مربوط به هاديهاي مرسوم مورد استفاده در خطوط هوايي در جداول مشخصات فني ارائه شدهاست.
بهمنظور محافظت مغزي فولادي در برابر خوردگي از پوششدهي گالوانيزه و يا آلومينايز استفاده ميگردد.
پوشش گالوانيزه كلاسA در محيطهاي معمولي كاربرد دارد. چنانچه لازم باشد تا هاديهاي ACSR در محيطهايي با خوردگي بالا مورد استفاده قرار گيرند از سيمهاي گالوانيزه كلاسB و يا C و يا فولاد با پوشش آلومينيوم استفاده ميشود.
معمولاً مغزي فولادي با استحكام بالا همراه با پوشش گالوانيزة كلاس A براي اين هاديها مناسب ميباشد.
خصوصیات
هاديهاي ACSR معمولاً بعنوان هاديهايي با قابليت اطمينان و نسبت استحكام به وزن مناسب با حفظ صرفة اقتصادي شناخته ميشوند.
هاديهاي ACSR تركيبي از وزن سبك و هدايت الكتريكي خوب آلومينيوم و استحكام كششي بالاي فولاد ميباشند. در طراحي خطوط به كمك اين هاديها ميتوان كششهاي بالاتر، فاصله اسپنهاي كوتاهتر و sag كمتري را در مقايسه با ساير هاديها بدست آورد.لايههاي فولادي اين هاديها را از نظر مكانيكي تقويت مينمايند.

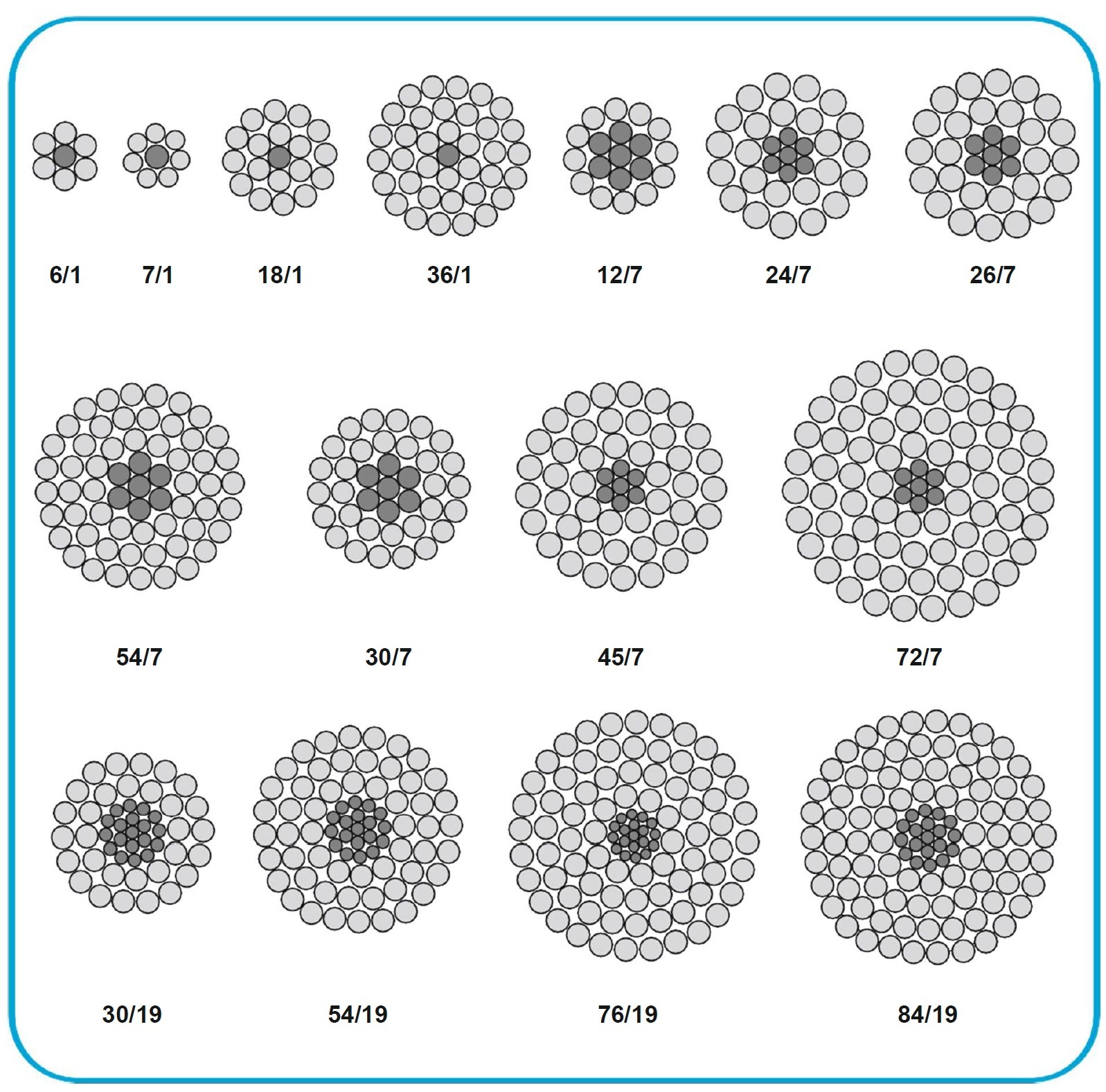

هاديهاي ACSR/GA عمدتاً بصورت 6/1, 7/1, 12/7, 36/1, 24/7, 26/7, 30/7, 30/19, 54/7, 54/19 طراحي ميگردند.
موارد استفاده
هاديهاي آلومينيومي تقويت شده با فولاد (ACSR) بصورت گستردهاي در خطوط توزيع و انتقال بهكار گرفته ميشوند.
